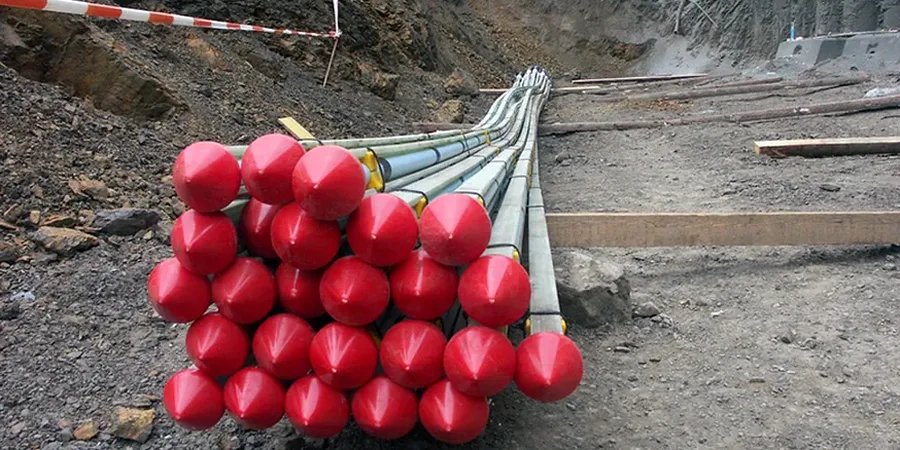

Diseño de Anclajes Activos y Pasivos en Curicó: Estabilidad Real...

El equipo de perforación hidráulica avanza sobre la plataforma de trabajo, empujando la barrena helicoidal en el terreno gravoso típico de la terraza fluvial del río Lontué. En Curicó, donde los sedimentos aluviales alternan capas de bolones con lentes de arena limosa, la instalación de anclajes activos y pasivos exige equipos con torque constante y un control riguroso de la presión de inyección. Lo que más vemos en esta zona es la falsa seguridad que da un suelo seco en superficie: al excavar dos o tres metros aparecen intercalaciones saturadas que cambian por completo el comportamiento de la adherencia. Nuestro laboratorio, acreditado bajo ISO 17025, verifica cada etapa del diseño, desde la caracterización del subsuelo con sondajes SPT hasta los ensayos de arrancamiento en obra que validan la capacidad última del anclaje frente a las solicitaciones sísmicas de la región del Maule.

El diseño de anclajes en Curicó no se estandariza: cada bulbo responde a una estratigrafía específica del abanico aluvial del Maule.

Alcance del trabajo

Basta comparar el sector oriente de Curicó, cercano al cerro Condell, con la zona baja hacia Teno para entender cómo cambia el diseño de anclajes. En el faldeo del cerro, los suelos residuales de roca granítica alterada presentan buena trabazón mecánica, y los anclajes pasivos funcionan por fuste con longitudes moderadas. En la planicie aluvial, en cambio, la presencia de gravas redondeadas con matriz arenosa obliga a recurrir a anclajes activos con bulbos de inyección repetitiva y control de pérdidas de lechada. La diferencia de capacidad adherente entre ambos sectores puede superar el 40%, y eso se traduce directamente en la longitud del tendón y el diámetro de perforación. Para definir con precisión la estratigrafía de cada proyecto, complementamos la campaña geotécnica con ensayos CPT en los paños donde se requiere un perfil continuo de resistencia y no es viable extraer muestras inalteradas. Trabajamos con aceros de alta resistencia bajo NCh2369, verificando la protección catódica en ambientes con pH agresivo, algo frecuente en suelos con materia orgánica cerca de antiguos canales de riego.

Notas del área

Curicó, con más de 150.000 habitantes, está asentada sobre la cuenca del Maule, una zona que el terremoto de 2010 (Mw 8.8) sacudió con aceleraciones que superaron 0.6g en varios sectores. Ese evento dejó lecciones duras: varios muros anclados construidos sin verificación sísmica adecuada sufrieron desplazamientos residuales que comprometieron la serviciabilidad de edificios y pasos bajo nivel. El riesgo principal no es solo la carga estática del suelo, sino la combinación de empuje dinámico con la posible degradación de la adherencia bajo carga cíclica. Un anclaje activo que pierde tensión durante un sismo deja de cumplir su función justo cuando más se necesita. Por eso incorporamos en el diseño la verificación de estabilidad bajo cargas seudo-estáticas según NCh2369 y realizamos ensayos de relajación a 72 horas en todos los tendones de producción para descartar pérdidas por creep en suelos finos saturados. Ignorar esta etapa de control es el error más frecuente que detectamos al revisar proyectos ajenos en la región.

Valores típicos

Parámetro	Valor típico
Carga de trabajo (activo)	100 a 1.200 kN por tendón
Diámetro de perforación	89 a 168 mm según tipo de suelo
Longitud de bulbo	3 a 12 m, definida por ensayo de arrancamiento
Presión de inyección	0.3 a 1.5 MPa (controlada por manguito)
Acero de pretensado	Grado 270 ksi (baja relajación)
Protección anticorrosión	Doble vaina corrugada + lechada de cemento
Ensayo de recepción	Tracción al 133% de la carga de diseño
Normativa sísmica de referencia	NCh433.Of1996 Mod.2009 + NCh2369.Of2003

Servicios vinculados

Diseño de anclajes activos para excavaciones profundas

Calculamos la capacidad última, longitud libre y de bulbo, y la separación entre tendones para muros de contención y pantallas en el casco urbano de Curicó, considerando las cargas sísmicas amplificadas de la zona sísmica 3 y la interacción con edificaciones vecinas de adobe, frecuentes en el barrio histórico.

Diseño de anclajes pasivos para estabilización de taludes

Aplicamos sistemas de soil nailing y anclajes pasivos en cortes de camino y terraplenes de la Ruta 5 Sur y sectores de ladera hacia el valle de Vichuquén, donde la meteorización del granito produce inestabilidad superficial que requiere contención sin pretensado.

Normativa utilizada

NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, EN 1997-1:2004 (Eurocódigo 7) – Proyecto geotécnico, NCh 3263 – Método de ensayo para anclajes en roca (arrancamiento), PTI DC-35 – Post-Tensioning Institute: Recommendations for Prestressed Rock and Soil Anchors, NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios

FAQ

¿En qué tipo de suelo de Curicó funcionan mejor los anclajes activos?

En los suelos granulares densos del abanico aluvial del río Lontué, las gravas arenosas ofrecen buena transferencia de carga por fricción. Los anclajes activos funcionan mejor cuando la perforación atraviesa estos estratos sin lavado excesivo y se inyecta con presión controlada entre 0.5 y 1.2 MPa. En suelos finos saturados se requiere mayor longitud de bulbo y ensayos de fluencia más estrictos.

¿Qué normativa chilena regula el diseño de anclajes?

El diseño sísmico se rige por la NCh2369.Of2003 para instalaciones industriales y por la NCh433 para edificios. Además, adoptamos las recomendaciones internacionales del PTI DC-35 y la EN 1997-1 para la verificación de estados límite últimos y de servicio, adaptándolas a la sismicidad local.

¿Cuánto cuesta el diseño de anclajes activos/pasivos en Curicó?

El costo del diseño de anclajes en Curicó varía según la complejidad del proyecto y la cantidad de tendones. Para una obra típica de contención, los honorarios de diseño geotécnico oscilan entre $483.000 y $1.903.000 pesos chilenos, dependiendo de la extensión de la campaña de ensayos de arrancamiento y la memoria de cálculo requerida.

¿Realizan los ensayos de arrancamiento en obra?

Sí, nuestro equipo técnico supervisa y ejecuta los ensayos de tracción según NCh 3263, aplicando ciclos de carga-descarga hasta el 133% de la carga de diseño para anclajes activos y verificando el desplazamiento residual. El gato hidráulico y el manómetro se calibran antes de cada campaña.
